Jak czyścić płytki elektroniczne (PCB)? Bezpiecznie i skutecznie!

Ten artykuł to kompleksowy przewodnik dla każdego, kto chce bezpiecznie i skutecznie czyścić płytki elektroniczne (PCB). Dowiesz się, jakie środki chemiczne i narzędzia są do tego najlepsze, jak postępować w różnych scenariuszach od usuwania topnika po ratowanie zalanego sprzętu oraz jak unikać typowych błędów, aby nie uszkodzić wrażliwych komponentów.

Dlaczego regularne czyszczenie elektroniki to nie tylko kwestia estetyki?

Dbanie o czystość elektroniki to znacznie więcej niż tylko estetyka. To przede wszystkim troska o jej funkcjonalność, wydajność i długowieczność. W moim doświadczeniu, zaniedbania w tym zakresie to jedna z głównych przyczyn poważnych awarii, które często kończą się kosztownymi naprawami, a nawet koniecznością wymiany sprzętu. Niewielki wysiłek włożony w regularne czyszczenie może zaoszczędzić nam wielu problemów w przyszłości.

Kurz, topnik, wilgoć cisi zabójcy Twoich układów scalonych

Płytki PCB są niezwykle wrażliwe na zanieczyszczenia, a trzy główne typy brudu stanowią dla nich największe zagrożenie. Po pierwsze, kurz. Gromadzi się wszędzie, działa jak izolator termiczny, utrudniając odprowadzanie ciepła z komponentów. To prowadzi do przegrzewania, które jest jednym z najczęstszych wrogów elektroniki, skracając jej żywotność i powodując niestabilną pracę. Po drugie, pozostałości topnika (kalafonii) po lutowaniu. Choć często niedoceniane, są one klejące i z czasem przyciągają inne zanieczyszczenia, tworząc warstwę przewodzącą lub izolującą, która może zakłócać działanie układu. Co więcej, niektóre topniki mogą być korozyjne. Po trzecie, wilgoć, zwłaszcza ta po zalaniu. Woda, szczególnie z kranu, zawiera sole mineralne, które po wyschnięciu tworzą osady. Te osady, a także sama woda, mogą prowadzić do zwarć, korozji ścieżek i komponentów, a w konsekwencji do trwałego uszkodzenia płytki.

Jak brudna płytka PCB wpływa na wydajność i żywotność urządzenia?

Wpływ zanieczyszczeń na elektronikę jest dalekosiężny. Brudna płytka PCB to przepis na niestabilną pracę urządzenia od losowych zawieszeń, przez spowolnienie działania, aż po całkowite odmowy posłuszeństwa. Kurz, jak już wspomniałam, podnosi temperaturę pracy komponentów, co prowadzi do ich szybszego zużycia i obniżenia wydajności. Z kolei osady z topnika czy wilgoci mogą tworzyć niepożądane połączenia elektryczne (zwarcia) lub, wręcz przeciwnie, przerywać ścieżki, powodując losowe awarie. W dłuższej perspektywie, takie warunki prowadzą do trwałego uszkodzenia komponentów, co znacząco skraca żywotność całego urządzenia. Pamiętajmy, że przegrzewanie i korozja to procesy, które często postępują niezauważalnie, aż do momentu, gdy jest już za późno na ratunek.

Arsenał elektronika: Czym bezpiecznie czyścić płytki PCB?

Kiedy mówimy o czyszczeniu elektroniki, nie możemy sięgać po byle co. Wybór odpowiednich środków i narzędzi jest absolutnie kluczowy, aby uniknąć uszkodzeń. W moim warsztacie zawsze mam pod ręką kilka sprawdzonych pozycji, które pozwalają mi działać skutecznie i bezpiecznie.

Alkohol izopropylowy (IPA) Twój uniwersalny żołnierz w walce z brudem.

Jeśli miałabym wybrać jeden, jedyny środek do czyszczenia elektroniki, byłby to bez wątpienia alkohol izopropylowy (IPA) o wysokiej czystości (99,9%). To prawdziwy "must-have" w arsenale każdego elektronika. Dlaczego? Po pierwsze, jest niezwykle skuteczny w usuwaniu zabrudzeń takich jak tłuszcze, oleje, resztki topnika czy nawet niektóre tusze. Po drugie, i to jest kluczowe, szybko odparowuje i nie pozostawia żadnych osadów. Dzięki temu nie musimy martwić się o zwarcia czy korozję. Używam go do ogólnego czyszczenia płytek, usuwania uporczywych resztek topnika po lutowaniu, a także, co niezwykle ważne, do wypierania wilgoci po zalaniu. To naprawdę uniwersalny i bezpieczny środek, pod warunkiem, że jest to czyste IPA, a nie denaturat czy inne alkohole z dodatkami.

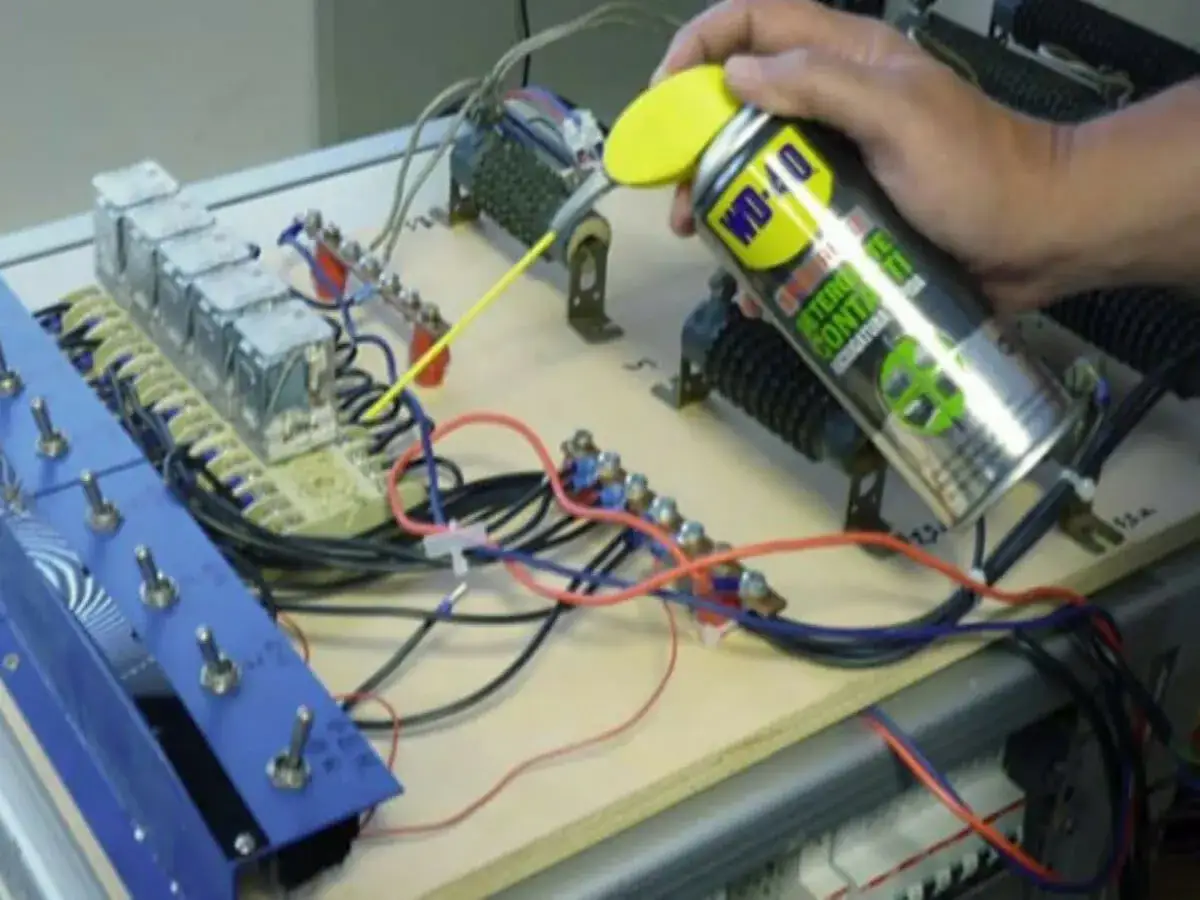

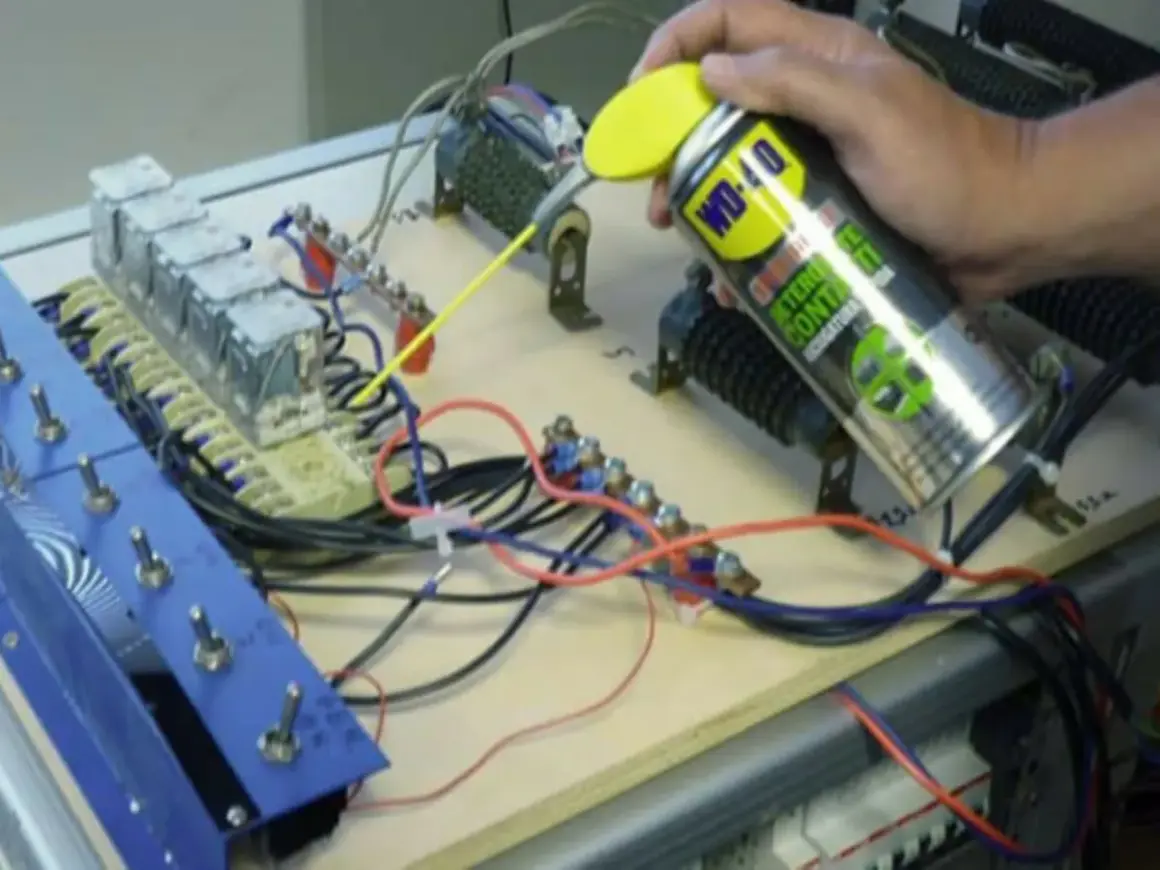

Specjalistyczne preparaty w sprayu: Kiedy IPA to za mało?

Choć IPA jest świetne, czasem napotykamy na zabrudzenia, które wymagają nieco mocniejszego kalibru. W takich sytuacjach sięgam po specjalistyczne preparaty w sprayu, takie jak popularny Kontakt PCC czy Zmywacz PCB PLUS. Są one formułowane tak, aby skutecznie rozpuszczać nawet bardzo uporczywe resztki topnika, zwłaszcza te, które zalegają pod trudno dostępnymi układami scalonymi, takimi jak BGA. Ich precyzyjne dysze pozwalają na punktowe działanie. Pamiętajmy jednak, aby zawsze sprawdzić ich kompatybilność z plastikowymi elementami, ponieważ niektóre z nich mogą być agresywne dla delikatnych tworzyw sztucznych.

Sprężone powietrze: Szybki sposób na kurz w trudno dostępnych miejscach.

Do szybkiego usuwania luźnego kurzu i pyłu z trudno dostępnych zakamarków płytki PCB, sprężone powietrze jest niezastąpione. To idealne rozwiązanie do wstępnego czyszczenia lub regularnej konserwacji. Zawsze jednak zachowuję ostrożność: trzymam puszkę pionowo, aby uniknąć wyrzutu płynnego gazu, który mógłby spowodować kondensację i uszkodzić komponenty. Strumień powietrza kieruję z odpowiedniej odległości, aby nie uszkodzić delikatnych elementów mechanicznie, np. wentylatorów czy cienkich przewodów.

Narzędzia, bez których ani rusz: Pędzle i szczotki antystatyczne ESD.

Manualne czyszczenie wymaga odpowiednich narzędzi, a na pierwszym miejscu stawiam te antystatyczne (ESD). To absolutna podstawa! Wyładowania elektrostatyczne są niewidzialnym wrogiem elektroniki i mogą uszkodzić wrażliwe komponenty, nawet jeśli my tego nie poczujemy. Dlatego zawsze używam:

• Pędzli antystatycznych ESD: Z miękkim włosiem, idealne do usuwania kurzu i rozprowadzania płynów czyszczących bez ryzyka zarysowania.
• Szczotek antystatycznych ESD: Z twardszym włosiem, przydatne do szorowania bardziej uporczywych zabrudzeń, np. zaschniętego topnika.
• Bezpyłowych ściereczek: Najlepiej z mikrofibry lub specjalnych chusteczek do elektroniki, które nie pozostawiają włókien i skutecznie wchłaniają płyny.
• Patyczków higienicznych: Czasem przydają się do precyzyjnego czyszczenia małych elementów.

Czyszczenie krok po kroku: Praktyczny przewodnik dla różnych scenariuszy

Każdy rodzaj zabrudzenia wymaga nieco innego podejścia. Dlatego przygotowałam praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez najczęstsze scenariusze czyszczenia. Pamiętaj, że precyzja i cierpliwość to Twoi najlepsi sprzymierzeńcy.

Scenariusz 1: Usuwanie pozostałości kalafonii i topnika po lutowaniu.

Pozostałości topnika to niestety częsty problem po lutowaniu. Ich usunięcie jest kluczowe, aby płytka działała stabilnie i nie przyciągała kurzu. Oto jak to robię:

1. Odłącz zasilanie: Zawsze, bez wyjątku, upewnij się, że płytka jest całkowicie odłączona od jakiegokolwiek źródła zasilania. Bezpieczeństwo przede wszystkim!
2. Aplikacja preparatu: Nanieś odpowiednią ilość alkoholu izopropylowego (IPA) lub specjalistycznego zmywacza do topnika bezpośrednio na obszar zanieczyszczenia. Możesz użyć do tego pędzelka lub aplikatora w sprayu.
3. Czyszczenie mechaniczne: Delikatnie, ale stanowczo szoruj pozostałości topnika za pomocą pędzla antystatycznego ESD. Włosie pędzla powinno dotrzeć do wszystkich zakamarków.
4. Usuwanie nadmiaru: Po rozpuszczeniu brudu, usuń nadmiar płynu i rozpuszczony topnik za pomocą czystej, bezpyłowej ściereczki lub chłonnego papieru. Staraj się nie rozmazywać brudu po całej płytce.
5. Wysuszenie: Pozwól płytce całkowicie wyschnąć. IPA odparowuje szybko, ale daj jej kilka minut, zanim ponownie podłączysz zasilanie.

Podkreślam, że usunięcie kalafonii jest kluczowe, ponieważ jej pozostałości mogą być klejące i z czasem przyciągać brud, co może prowadzić do problemów w przyszłości, a nawet do zwarć, jeśli topnik jest aktywny chemicznie.

Scenariusz 2: Gruntowne odkurzanie i konserwacja jak pozbyć się kurzu i pyłu?

1. Odłącz zasilanie: Upewnij się, że urządzenie jest wyłączone i odłączone od prądu. To podstawowa zasada bezpieczeństwa.
2. Wstępne usuwanie kurzu: Użyj sprężonego powietrza, aby usunąć luźny kurz z powierzchni i trudno dostępnych miejsc. Pamiętaj, aby trzymać puszkę pionowo, aby uniknąć kondensacji, i kierować strumień powietrza z odpowiedniej odległości, aby nie uszkodzić delikatnych komponentów.
3. Czyszczenie uporczywego brudu: W przypadku zaschniętego kurzu lub lepkich zabrudzeń, które nie ustąpiły pod wpływem sprężonego powietrza, nanieś niewielką ilość IPA na pędzel antystatyczny i delikatnie wyczyść zabrudzone obszary.
4. Wytrzyj do sucha: Użyj czystej, bezpyłowej ściereczki, aby usunąć ewentualne resztki płynu i brudu.

Moja rada: regularnie przeprowadzaj takie czyszczenie, aby zapobiec gromadzeniu się kurzu. To prosta czynność, która znacząco wydłuża żywotność sprzętu.

Scenariusz 3: Akcja ratunkowa po zalaniu co robić, gdy elektronika spotka się z cieczą?

Zalanie elektroniki to jeden z najgorszych scenariuszy, ale szybkość działania jest kluczowa i może uratować sprzęt. Oto co należy zrobić:

1. NATYCHMIAST odłącz zasilanie: To najważniejszy, absolutnie priorytetowy krok! Wyjmij baterię, jeśli to możliwe. Każda sekunda pod napięciem z cieczą to ryzyko zwarcia i trwałego uszkodzenia.
2. NIE WŁĄCZAJ urządzenia: Nawet nie próbuj. Próba włączenia zalanego urządzenia niemal na pewno spowoduje trwałe uszkodzenia.
3. Usuń widoczną wilgoć: Delikatnie osusz płytkę chłonnym papierem, ręcznikiem papierowym lub bezpyłową ściereczką. Nie pocieraj zbyt mocno, aby nie rozmazać brudu.
4. Przemyj IPA: Obficie przemyj całą płytkę alkoholem izopropylowym. IPA wypiera wodę, rozpuszcza resztki cieczy (zwłaszcza słodkich lub korozyjnych) i zapobiega korozji. Możesz użyć pędzla antystatycznego, aby delikatnie szorować miejsca, gdzie ciecz mogła zaschnąć.
5. Dokładne suszenie: Pozostaw płytkę do całkowitego wyschnięcia w dobrze wentylowanym miejscu, najlepiej przez 24-48 godzin. Nigdy nie używaj suszarki do włosów z gorącym powietrzem, ponieważ wysoka temperatura może uszkodzić delikatne komponenty lub spowodować ich odlutowanie. Cierpliwość jest tu cnotą.

Pamiętaj, że w tym scenariuszu liczy się każda minuta. Im szybciej zareagujesz, tym większe szanse na uratowanie sprzętu. Moje doświadczenie pokazuje, że wiele zalanego sprzętu można uratować, jeśli działa się szybko i prawidłowo.

Myjka ultradźwiękowa: Kiedy warto zainwestować w profesjonalne czyszczenie?

Dla wielu drobnych napraw i konserwacji manualne czyszczenie jest w zupełności wystarczające. Jednak w przypadku bardziej skomplikowanych zabrudzeń, zwłaszcza tych ukrytych pod komponentami, myjka ultradźwiękowa staje się niezastąpionym narzędziem. To inwestycja, która w specyficznych sytuacjach, szczególnie w profesjonalnym serwisie, może się naprawdę opłacić.

Jak działa myjka ultradźwiękowa i dlaczego jest tak skuteczna?

Myjka ultradźwiękowa działa na zasadzie kawitacji. W skrócie, przetworniki generują fale ultradźwiękowe, które powodują powstawanie i implozję mikroskopijnych pęcherzyków powietrza w płynie czyszczącym. Te implozje wytwarzają lokalne mikrostrugi, które z ogromną siłą "odrywają" brud od powierzchni płytki. Dzięki temu myjka ultradźwiękowa jest w stanie dotrzeć do najmniejszych szczelin i przestrzeni, nawet pod komponentami BGA (Ball Grid Array), gdzie manualne czyszczenie jest po prostu niemożliwe. To sprawia, że jest ona niezwykle skuteczna w usuwaniu zaschniętego topnika, korozji czy innych uporczywych zanieczyszczeń, zapewniając czystość, której nie da się osiągnąć żadną inną metodą.

Przygotowanie płytki i dobór odpowiedniego płynu do myjki.

Zanim włożymy płytkę do myjki, musimy ją odpowiednio przygotować. Oznacza to przede wszystkim demontaż wszystkich elementów, które nie powinny mieć kontaktu z płynem, takich jak baterie, wyświetlacze LCD, mikrofony, głośniki czy niektóre złącza. Następnie kluczowy jest dobór odpowiedniego płynu czyszczącego. Nigdy nie używajmy zwykłej wody z kranu zawiera ona minerały, które mogą zostawić osady i spowodować korozję. Najlepiej sprawdzają się specjalistyczne płyny do elektroniki, które są bezpieczne dla komponentów i skutecznie rozpuszczają zanieczyszczenia. Można również użyć roztworu alkoholu izopropylowego (IPA), ale należy pamiętać o jego łatwopalności i zapewnić odpowiednią wentylację.

Czy mycie ultradźwiękowe jest bezpieczne dla wszystkich komponentów?

Mimo swojej skuteczności, mycie ultradźwiękowe nie jest uniwersalnym rozwiązaniem dla wszystkich komponentów. Chociaż jest bardzo efektywne, niektóre delikatne elementy mogą być wrażliwe na drgania. Przykładem są cewki o otwartej konstrukcji, których uzwojenia mogą zostać uszkodzone, lub niektóre wyświetlacze LCD, które mogą ulec delaminacji. Zawsze należy dokładnie sprawdzić specyfikację komponentów i, jeśli to możliwe, skonsultować się z producentem. Kluczowe jest również stosowanie odpowiednich parametrów myjki (częstotliwość, moc, czas) oraz płynu, aby zapewnić bezpieczeństwo i skuteczność procesu. W przypadku wątpliwości, lepiej pozostać przy manualnym czyszczeniu.

Najczęstsze błędy podczas czyszczenia elektroniki jak ich unikać?

W mojej praktyce widziałam wiele uszkodzeń elektroniki, które były wynikiem niewłaściwego czyszczenia. Często z dobrej woli, ale bez odpowiedniej wiedzy, można wyrządzić więcej szkody niż pożytku. Dlatego tak ważne jest, aby znać i unikać najczęstszych błędów. Zapobieganie jest zawsze lepsze niż naprawa.

Zagrożenie nr 1: Wyładowania elektrostatyczne (ESD) jak nie "usmażyć" układu?

"Używanie narzędzi antystatycznych (ESD) jest kluczowe, aby uniknąć uszkodzenia wrażliwych komponentów przez wyładowania elektrostatyczne."

Wyładowania elektrostatyczne (ESD) to jeden z największych, a jednocześnie najbardziej niedocenianych wrogów elektroniki. Dla nas, ludzi, wyładowanie poniżej 3000 V jest niewyczuwalne, ale dla wrażliwych układów scalonych, nawet kilkaset woltów może być śmiertelne. Takie wyładowanie może spowodować natychmiastowe uszkodzenie komponentu lub, co gorsza, uszkodzenie ukryte, które objawi się dopiero po pewnym czasie niestabilną pracą lub nagłą awarią. Aby się przed tym chronić, zawsze pracuję w środowisku zabezpieczonym przed ESD: używam uziemionej maty antystatycznej, opaski na nadgarstek ESD podłączonej do uziemienia oraz wyłącznie narzędzi antystatycznych (pędzli, szczotek). Pamiętaj, że nawet dotknięcie płytki palcem bez uziemienia może być ryzykowne.

Woda, denaturat, aceton: Substancje, których powinieneś unikać.

Wiele osób, w dobrej wierze, sięga po domowe środki czyszczące, które niestety są absolutnie nieodpowiednie dla elektroniki. Oto lista substancji, których należy unikać i dlaczego:

• Woda (zwłaszcza z kranu): Jak już wspomniałam, zawiera minerały, które po wyschnięciu pozostawiają osady przewodzące prąd, a w połączeniu z prądem powoduje korozję. Użycie wody z kranu to niemal pewna droga do uszkodzenia.
• Denaturat: Choć to alkohol, zawiera on dodatki (np. barwniki, substancje zapachowe), które mają go uczynić niezdatnym do spożycia. Te dodatki mogą być korozyjne, pozostawiać nalot lub reagować z komponentami, prowadząc do uszkodzeń. Zawsze wybieraj czyste IPA.
• Aceton: Jest silnym rozpuszczalnikiem, który może być zbyt agresywny. Może uszkodzić plastikowe elementy, laminaty, oznaczenia na płytce, a nawet niektóre rodzaje izolacji. Jego użycie to duże ryzyko trwałego zniszczenia.

Zawsze stawiaj na sprawdzone i bezpieczne środki, takie jak alkohol izopropylowy o wysokiej czystości.

Przeczytaj również: Czym czyścić auto w środku? Poradnik: profesjonalny efekt DIY

Zbyt duża siła i nieodpowiednie narzędzia: Jak nie uszkodzić delikatnych elementów mechanicznie?

Ostatnim, ale równie ważnym błędem jest używanie zbyt dużej siły lub nieodpowiednich narzędzi. Płytki PCB są delikatne, a ich komponenty często są mikroskopijne. Zbyt mocne szorowanie, użycie ostrych lub metalowych narzędzi (np. śrubokrętów, noży, metalowych pęset) może prowadzić do:

• Odrywania elementów: Kondensatory, rezystory SMD są bardzo małe i łatwo je oderwać od płytki.
• Zarysowania ścieżek: Delikatne ścieżki przewodzące na płytce mogą zostać zarysowane lub przerwane, co spowoduje brak przewodzenia prądu.
• Uszkodzenia izolacji: Izolacja przewodów lub komponentów może zostać naruszona, prowadząc do zwarć.

Zawsze pracuj z delikatnością i precyzją, używając miękkich pędzli antystatycznych i bezpyłowych ściereczek. Pamiętaj, że cierpliwość i ostrożność to klucz do sukcesu w czyszczeniu elektroniki.
